 Kolečka k dopravním strojům

formátovat pro tisk

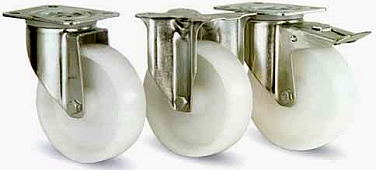

Typ 3470, 3478, 3477 - POO, POR, UOO, UOR



3470 otočná kolečka
3478 pevná kolečka
3477 otočná kolečka s celkovou brzdou



Vidlice je vyrobena z ocelového pozinkovaného plechu, otáčivé ložisko s dvojitým kuličkovým věncem.


POO/POR

Kolo: černý polypropylen
POO: kluzné ložisko
POR: válečkové ložisko

UOO/UOR

Kolo: bílý polyamid
UOO: kluzné ložisko
UOR: válečkové ložisko





kladka otočná kladka pevná kladka s celkovou brzdou

Typ kolečka
Průměr kolečka
Způsob uchycení

 průměr kola  šíře běhounu

Kluzné ložisko

Válečkové ložisko
rozměry upevňovací desky rozteč otvorů pro šrouby průměr otvorů pro šrouby vyosení kola celková výška nosnost
3470 3478 3477   mm mm   mm mm mm mm mm kg
3470 3478 3477 POR 080 P62 80 34 Válečkové ložisko 105x85 80/77x60 9 44,5 108 100 D,G
3470 3478   POO 100 P62 100 36 Kluzné ložisko 105x85 80/77x60 9 41 128 160 D,G
3470 3478 3477 POR 100 P62 100 36 Válečkové ložisko 105x85 80/77x60 9 41 128 160 D,G
3470 3478   POO 125 P62 125 40 Kluzné ložisko 105x85 80/77x60 9 40 155 200 D,G
3470 3478 3477 POR 125 P62 125 40 Válečkové ložisko 105x85 80/77x60 9 40 155 200 D,G

3470 3478 3477 UOO 080 P62 80 34 Kluzné ložisko 105x85 80/77x60 9 44,5 108 200 D,G
3470 3478 3477 UOO 100 P62 100 36 Kluzné ložisko 105x85 80/77x60 9 41 128 200 D,G
3470 3478 3477 UOR 100 P62 100 36 Válečkové ložisko 105x85 80/77x60 9 41 128 200 D,G
3470 3478 3477 UOO 125 P62 125 40 Kluzné ložisko 105x85 80/77x60 9 40 155 275 D,G
3470 3478 3477 UOR 125 P62 125 40 Válečkové ložisko 105x85 80/77x60 9 40 155 250 D,G
3470 3478 3477 UOO 160 P63 160 40 Kluzné ložisko 137x105 105x80/75 11 55 200 350 E,Q
3470 3478 3477 UOR 160 P63 160 40 Válečkové ložisko 137x105 105x80/75 11 55 200 350 E,Q
3470 3478 3477 UOO 200 P63 200 50 Kluzné ložisko 137x105 105x80/75 11 55 240 350 E,Q
3470 3478 3477 UOR 200 P63 200 50 Válečkové ložisko 137x105 105x80/75 11 55 240 350 E,Q

    3477 UOO 200 P63 200 50 Kluzné ložisko 137x105 105x80/75 11 55 240 500 E

Varianty uchycení:

P62/63     R05
